2013年11月13日

オイルリターンパイプを組む

本日はオイルリターンについて

ターボキットなので・・・
違う車種に取り付けると言ってもエキパイ部をやってしまえば後はポンポン組んでいけば良い・・・

組んだ後のセッティングが一番面倒でしょうが、今回キャブターボなんで〜
いざとなればキャブに接続しているパイピングを取ってしまえばただのキャブ車^^

何もビビる事は無いぜ^^
なので皆さんつけましょう!!

オイルリターンに関係ないですが・・・↓
13.07.13マフラーステー取り外し (2).JPG
まず、マフラーステーがご丁寧に付属しています。
アルミ製でイカしていますが・・・今回は要らないので外しちゃいます。




13.07.15ターボオイルライン (2).JPG

お次は本題のオイルリターンのオイルラインを組んでいく。
画像はオイルパンの下側、ドレンボルト部

タービンに送り込まれたオイル(加圧された状態)がタービンを通った後自然落下していき、オイルパンに戻す・・・
なので、タービンへ送る時は細いオイルラインで油圧が掛かっていますが、タービン下からはそれよりも太いラインで落としてやらないとなりません。

同じ太さ、又は細いと・・・加圧され、投入されたオイルが行き場を無くし、タービンから漏れ出す・・・
すると排気に混ざり「白煙」を吹く。

タービンが壊れる。摩耗する。等で見られる状態と同じになり「故障か?」と勘違いする事も多い様なので注意ですよ^^
なのでタービンはオイルパンより上に設置し。。。オイルパンへ戻すのが一番いいと思います。

車等ではオイルパン上部に穴をあけ、フィッティング取り付けしたりしますが、今回はドレンボルトにフィッティング付けて戻します。
ですが〜><何だか出っ張りがあってL字フィッティングが回せないぞ?

13.07.15ターボオイルライン (4).JPG

出っ張りはカットします!!

13.07.15ターボオイルライン (5).JPG

こんな感じ^^

1 002.JPG

タービン側のフィッティングは付属しています。
タービン下に出ていますので。

13.07.15ターボオイルライン (7).JPG

なるべく太いラインで戻します。
美観を損ねないレベルで^^

画像ではエキマニに触ってしまう感じになっているので、対策が必要ですね〜


http://www.mattweb.jp/moto_parts/index.php?b_cate=min&m_cate=stb
mattwebミニバイクターボキット販売中

TAG

posted by MATTweb at 10:54| Comment(0) | ターボキットを組んでみる

2013年11月14日

こまごまと・・・

本日は細かい作業〜


ブーストゲージが付属しているのですが・・・
取り付ける場所が無い><

ので、メーターパネル?を作成します。
面倒なんで加工しやすいPE板で・・・

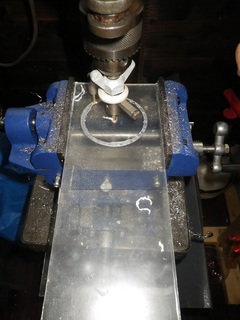

メーター、スイッチ等の穴を開けます。
くすんでいるのは保護シートが付いているから

13.07.13メーターパネル作成 (2).JPG

開けたらバリを取り、ヒートガンにて一部温め〜

13.07.13メーターパネル作成 (5).JPG

曲げる・・・

ヒートガン、無ければ無いで使いませんが、あると何かと便利ですよ^^
仕事がてら買ったのですが・・・意外と活躍しています。

使わなくなったらドライヤーとして使うかな?ちりちりになりそうですが^^

・配線時のシュリンク
・シール剥がす時、温めた方が剥がしやすい
・シール貼って空気入った時、温めると綺麗に貼れる・・・
・プラスチックの加工
・乾燥

等々

13.07.13メーターパネル作成 (6).JPG

こんな感じでメーター取り付け^^

13.07.15CDI (2).JPG

エンジン買ったときに付属していたCDI?を適当な所に取り付け

13.07.15コイル (2).JPG

イグニッションコイル


マグネットスイッチ〜

と必要最小限を取り付けて・・・

レギュレーターが残ったな・・・どこに付けようか?


13.07.20 (9).JPG

そんでもって=

ブローバイガス抜きとしてフィルター付けて!!


13.08.05 (9).JPG

おおよそ形になりましたね^^
あとは

@タービンへのオイルライン(取り出しの方)
A配線

で動くはず><



1 010.JPG

TAG
posted by MATTweb at 10:43| Comment(0) | ターボキットを組んでみる

2013年11月15日

ターボキット組み込み画像

ターボを組んでみた!の画像を何点か載せますね〜

ご興味ある人はMATTWEBのサイトを^^

13.07.20ブローバイ (3).JPG

デモ機ですのでバイクに載ってませんが・・・

13.07.20 (10).JPG

上から見た所・・・
バイクに組んだ状態を想像してみてください

13.08.05 (3).JPG

インタークーラー側


ブーコン(ブーストコントローラー)付け忘れてますね。
って言うかまだ細かい配管はしていないが・・・

非常に小さいです^^これも付属品

13.07.13ターボ並べ (3).JPG

私の作成中TAGROD!!フォードエンジンのツインターボと並べてみる・・・
関係ないですが^^

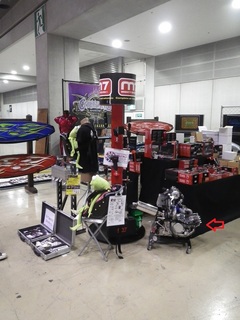

イベントではこんな感じで置いてみる・・・(エンジンはまだ掛かりませんが・・・)
皆さん写真撮られていきますね〜

買ってね^^

1 010.JPG

http://www.mattweb.jp/moto_parts/index.php?b_cate=min&m_cate=stb
ミニバイクターボキットはこちら↑

TAG
posted by MATTweb at 15:04| Comment(0) | ターボキットを組んでみる
