サンドイッチブロックの寸法を測りました。

MATTWEBで扱っています「オイルサンドウィッチブロック」「オイルサンドブロック」
オイルクーラー取り出しやセンサー取り付けに使える部品です。


サンドウィッチブロック AN8 MP-OIL-SW2
サンドウィッチブロック AN10 MP-OIL-SW2

1 006.JPG
画像はAN8フィッティング
アルミ削り出しのビレッドです。
フッティングもアルミ製

SW2 Oリング.png

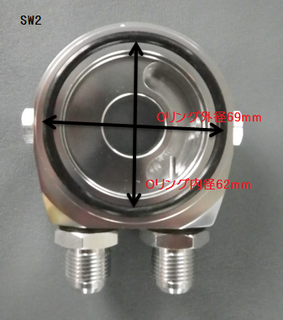

0リング外径69mm内径62mm

SW2 外径.png
フィルター側外径74.5mm内径50mm

1 011.JPG
センサー穴は10mm

1 012.JPG
1ピッチ



サンドウィッチブロック AN8 MP-OIL-SW7
サンドウィッチブロック AN10 MP-OIL-SW7
画像のフィッティングはAN10
フィッティングはスチール製
本体はアルミ鋳造品です。

SW7 Oリング.png
Oリング外径70mm内径59mm

SW7 外径.png
フィルター側外径74mm内径51mm

サーモ部分分解してみました。
フィッティング部意外に1か所ボルトが付いています。
それを外すとこの様な部品構成です。

サーモバルブっていう物らしいですね(^_^;)
開閉温度は80℃です。


オイルライン、オイルブロックセットMP-COOLER-02には
サンドウィッチブロック AN8 MP-OIL-SW2が付属です。



センターボルトは
1 001.JPG
18mm1.5P
20mm1.5P
22MM1.5P
3/4-16UNF

のラインナップです。
