ビードローラー
正式な商品名は「TUBING BEANDER」らしいけど・・・
ＭＡＴＴＷＥＢ商品です。
ちょいお高いこの特殊工具
リブを打つ工具なのですが～
16φ以上のパイプにリブを打てるのです！
例えば？
①ラジエターホースをアルミパイプで接続したい！
②ターボのインタークーラーへの配管をアルミパイプで作成する時、圧ですっぽ抜けたりしない様に！
③オイルホースも真鍮やらアルミやら金属パイプで接続し極力ゴムホースを使いたくない！
④膨らんだパイプのマニアの方
等
こういった時に使います＾＾
バイスで挟みまして～
こんな感じにセットです。
まあ挟むだけなんだけど(-_-;)
上のノブを回すとローラーのギャップが開きます。
締めたり開けたり自由自在です！！
家に落ちてたアルミパイプで試してみましょう＾＾
1mm厚、20mm径かと思います。

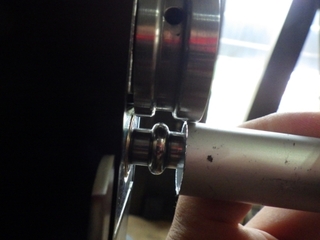

ローラーのギャップを空けまして～
パイプを差し込む！！
締めるとパイプが盛り上がってきます。
1mm厚アルミパイプだと力は要りませんね。
まずはパイプ端にリブをうってみよう～
ビードローラーのハンドルを回すのですが
パイプも手で持って一緒にまわした方が良いでしょう。
余った部分はそのままでも支障はないし・・・
均してもイイでしょうし
まあ

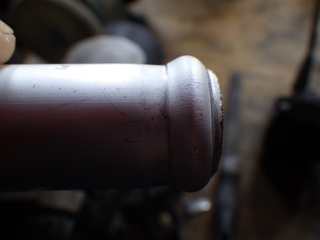

これでホースの抜け止めが完成
これはＭＡＸ締めこんで回しましたが
リブの深さは調整出来ると思います。
本来、ローラー部を替えるのでしょうが、1種しかありません。

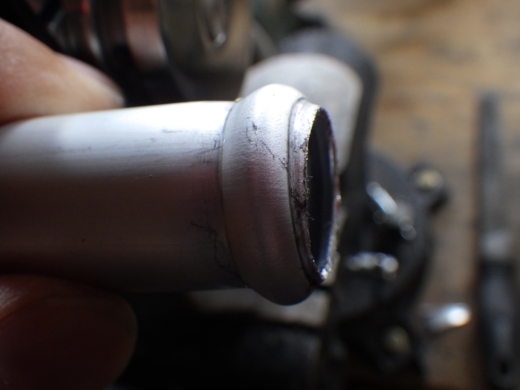

こんな感じ
内側＾＾
さて

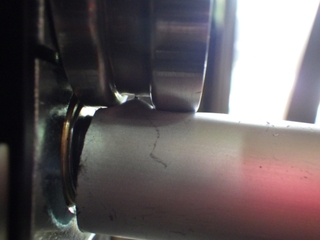

今度はパイプを奥まで差し込んでみましょう
こうして
締める
ハンドルを回すと同時にパイプも・・・
ローラーが滑ってしまうのを補助しているだけなので力は要りません。
おおう＾＾
内側
パイプは太い分には何も問題ありません。
板でも可能でしょう。
奥行が少ないので端っこのリブ打ちのみですが～

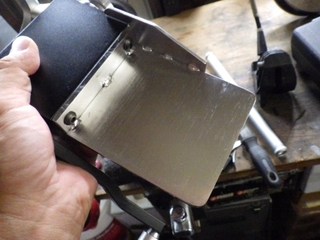

バイスに挟む土台もステン製なので丈夫です。
厚みもあるし
ローラーもステン製
鉄でも大丈夫です。
ステンパイプもそれ程厚くなければ問題は無いでしょう。
たまたま目の前にあったので利用例ですが・・・

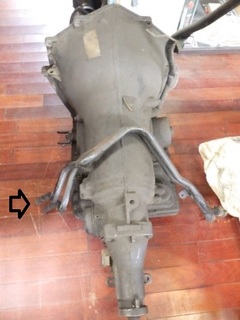

オイルホース
金属パイプで取り回され、ゴムチューブに接続するのですが～
この様にリブがあります。
これは純正のパイプではありますが・・・
こういう感じで使います。
