質問のご回答

ご質問があったので、ブログにてご回答させて頂きます。

フィッティングについて
カシメるタイプのホース径は？

ＡＮ８のフィッティングに関して


このタイプ

頭を外すとこうなってます。


ホース内径は11.3mmですかね？
11.35mm？

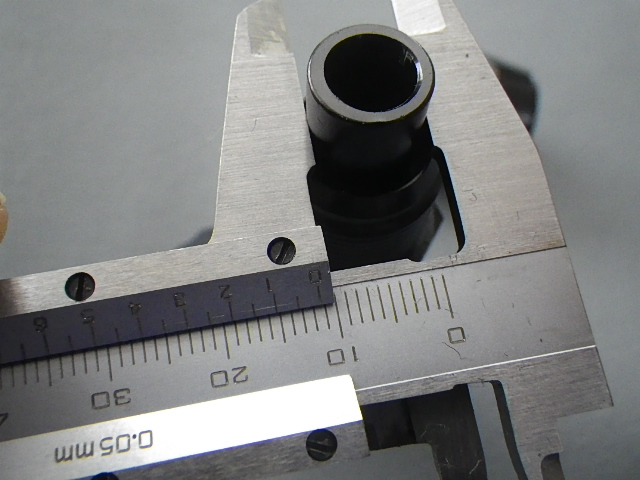

ホース外径と言いますか・・・
ゴムホース部の外径は14mm


ちょい動く部分なので正確ではありませんが・・・

ホース厚み1.6mm

この中までホースを差し込むべきなのか？
はちょっと不明確です。

ネットで他を見てみると・・・やはりこの奥にはホース差し込まない様ですね。
キャップ側にホース差し込んでぐりぐりとねじ込んでいけばロックされますね。


となるとホース差し込み範囲は9mm位となります。

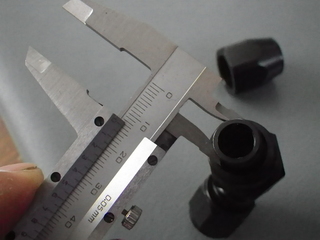

キャップ（ナット）側
奥の狭まっている方は15.5mm位


入口付近は17.5mm位





こんな感じです。

解りますかね？(^_^;)
