2015年07月27日

質問のご回答  プッシュオンタイプのフィッティング、ホースサイズ

ご質問がありましたプッシュオンタイプのフィッティングのホース内径
に関して

AN4のフィッティング
8mm

AN6のフィッティング

11.5mm

AN8のフィッティング

14.5mm

AN10のフィッティング

16mm

AN12のフィッティング

19mm


でした!!

ホースバンドで締めるので、同じサイズ又は少し内径の小さいサイズが
良いかと思います。

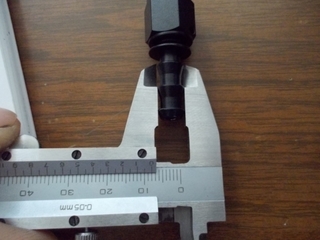

画像はストレートタイプですが45度カーブ90度カーブ180度カーブも同じです。


mattwebのフィッティング【小部品】のカテゴリーはこちらです。
