タコメーター ノイズフィルターの配線図

mattwebで扱うガソリン車用タコメーター

3本の配線が出ていますが〜
プラス・マイナス・信号線

と単純な物です^^

時より「針ブレが発生する」と
ご指摘があります><

たまに起きるとかでは無く〜
発生しない物は発生しないし・・・
発生する時は常にブレる感じかと思います。

それはノイズを拾ってしまっている事が原因と思われます。

エンジン近辺
タコメーター近辺には色々電装品がありますので!

信号を取るのに邪魔なノイズ><


それを防ぐための〜

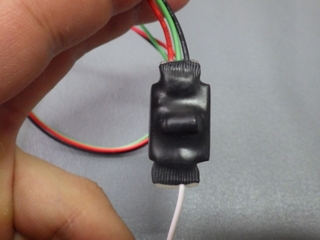

ノイズフィルター
(ノイズキャンセラ―)

ノイズフィルター (1).JPG
計4本の線が出ています。

配線図はこちらです^^
*クリックすると大きくなります。


別途プラス電源取るんですね(-_-;)
私知りませんでした><

成る程^^

ECUタイプも〜
デスビマイナスから取るタイプも〜

使えますね^^

ノイズフィルターは電像部品のカテゴリーに居ます
