2020年05月21日

マグネットスイッチの配線は〜

マグネットスイッチ

バイクや車の〜
セルを回す時

バッテリーからの大電量をセルモーターに流すためのリレー

60Aとか80Aは流れるんで・・・
大容量のリレーを使います。

マグネットスイッチって言い方しますよね。

ウーハーとか?
ハイドロ等?

大電量を流さないとならない機器には使われるようですが〜


私が今整備をしているエコノライン
配線を引き直そうと・・・
全部取り除いてるんですが

このマグネットスイッチ

あれ?

小さい方の端子、2つあるんだけど・・・
1つに繋がってれば良いんじゃなかったっけ?
両方とも何かに繋がってる><

ううむ

どうだったっけなぁ

大電量を流すものだけに・・・
間違ったら怖いんで(^_^;)

マグネットスイッチ (1).JPG
新調するんだけど・・・

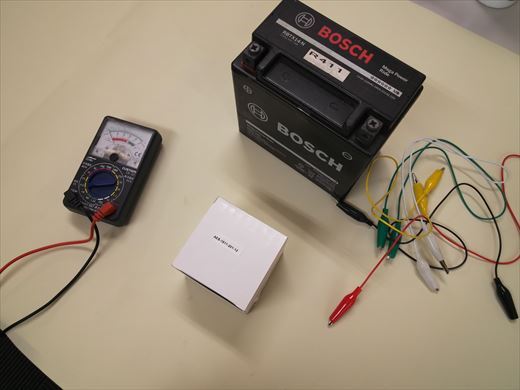

使う前に試そう

マグネットスイッチ (3).JPG
おんなじもの

MATTWEBで扱ってる85Aのマグネットスイッチ

マグネットスイッチ (4).JPG
とりあえずアースを取る

ボディアースなので固定ボルト部にマイナス線を繋いどきます。

マグネットスイッチ (5).JPG
バチっとなって怖いので〜
テスター用意した意味無いけど・・・

マグネットスイッチは向かって左側の小さい端子に電気を送ると
ONになりますね
逆では何も起きませんでした(^_^;)

じゃあ何のためについてるんだ?

良く分かりませんが

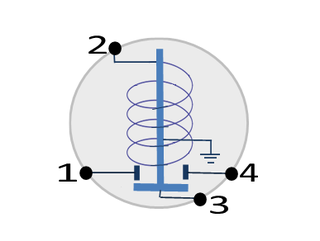

図を見るとこうなんだけど・・・
良く分かりませんね><

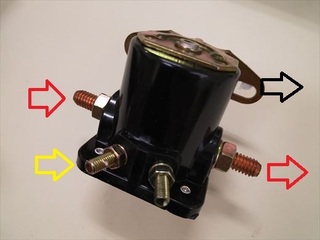

@赤い矢印→にバッテリーから太い線で接続します。
A黄色い矢印→にイグニッションキーからST電源を入れると
B赤い矢印←に電流が流れます。ここからセルモーターに繋ぎますね。
C黒い→はアースですが車体にボルト固定するのでそれがアースになります。
 まあバッテリーマイナスに戻っていればOK

「カチッ」っと分かりやすい音が出ます。


ちなみにボディアース取ってるのは
マグネットスイッチ(黄色矢印)のアースなので〜
B端子出口はアース取ってはいけませんよ!配線燃えます(念のため)

MATTWEBの電装部品
