IG52WTCG 12V/24V兼用メーターのイルミネーション

IG-52CG(GG)シリーズは12v/24v兼用のメーターです。

水温計(IG52WT-CGorGG)
油温計(IG52OT-CGorGG)
油圧計(IG52OP-CGorGG)
電圧計(IG52VO-CGorGG)

とラインナップがあります。

IG52シリーズ (1).jpg
12V/24V兼用なのですが
ゲージの動作は配線のつなぎ方で12V/24Vを変更します。
イルミネーションは2種の電球が入っていますので各々専用の方を使います。

IG52シリーズ (2).jpg
ええと・・・

テストでは12vバッテリーしかないのですが・・・

IG52シリーズ (11).jpg

12V用(オレンジ線)
24V用(白線)

両方を12Vで点灯させてみます。

IG52シリーズ (3).jpg
まずは白線の電球

IG52シリーズ (6).jpg
光りますが〜
ちと暗いですね
低温の方が照らされていません。

では

オレンジ線(12V用)を12Vバッテリーで点けてみます

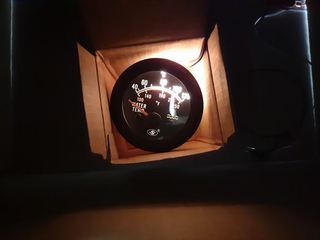

IG52シリーズ (8).jpg
明るくなりました!

全体が照らされていますけど
やはり高温側が明るいです。

裏から差し込む電球なのですが
IG52シリーズ (10).jpg
電球を回してみても変わらないので・・・

重要視する高温側を重点的に照らし
他は間接照明的な感じになっている様です。

IG52シリーズ (14).jpg
イルミ配線の取説です。
()内が24Vです。

とりあえず水温計でのテストですが・・・
シリーズ全て同じ感じで光ると思います。
