2013年10月21日

ターボキットをデモ用に組み付けるゼ〜

MATTWEBで扱っている商品の中でも一押し?

のターボキット。
ミニバイク用なんですよ。

キット自体は「シグナス125」用でして、その車種ならポン付け出来る・・・
のですが、天邪鬼な私は個人的に好きな「カブエンジン」に装着してみることに・・・

まあデモ機としてイベントなどで展示しようかと思ってます。

13.07 (9)B.JPG

キット全部品は上記の画像通り。

タービン
インタークーラー
エキパイ
ブーストメーター
ブローオフバルブ
インマニ
ブーストコントローラー
パイプ類
ホース類
マフラー

かな?

デモ用なんでバイクを用意するってんじゃ無く、エンジンのみ展示しようかと・・・でも動いた方が良いよね。
一応、動かすつもりで作成します^^

13.07.03 (2).JPG

あまり小さなエンジンだとタービン回せないだろうから・・・125cc中華エンジン買いました^^
今後、作業経過を載せていきますのでヨロシクです〜

http://www.mattweb.jp/

http://www.mattweb.jp/moto_parts/index.php?b_cate=min&m_cate=stb
ミニバイクターボキットはこちら↑

TAG
タグ:ミニバイク
posted by MATTweb at 18:43| Comment(0) | ターボキットを組んでみる

2013年10月22日

デモ機のエンジンスタンド作成

まずはエンジンスタンドを作成しないとです。

13.07.06エンジンスタンド作成 (2).JPG

鉄材をカット、溶接〜
溶接機は一家に一台ですよ^^ なんでも出来る気になってきます。

エンジンの形に合わせ斜めに・・・

13.07.06エンジンスタンド作成 (14).JPG

エンジンを吊るす為のアングルを〜
平材のカット、角落とし、曲げて、溶接→穴あけ><ヒー

13.07.06エンジンスタンド作成 (18).JPG

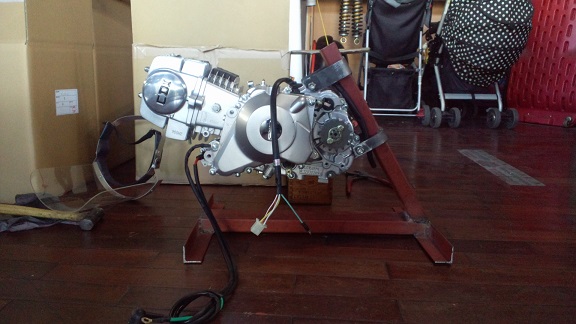

エンジンを仮載せしてみました。

それにしても中華エンジンって安いですよね。><ちゃんと動くんでしょうか?



http://www.mattweb.jp/

TAG
タグ:ミニバイク
posted by MATTweb at 18:56| Comment(0) | ターボキットを組んでみる

2013年10月24日

オイルクーラー取り付け・・・一歩手前


とりあえずエンジンスタンドは中途半端なままですが・・・

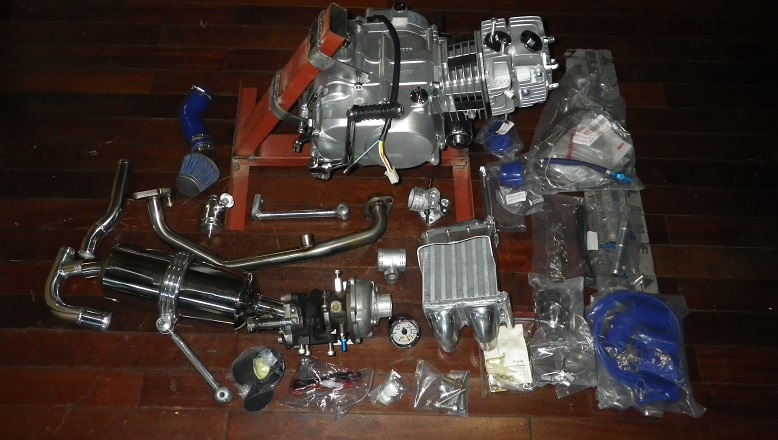

ターボキットを並べてみました^^

全貌です。(カブエンジンに使う部品だけ出しました。本来のキット内容はmattwebで見てください。)
13.07.06ターボキット (6).JPG

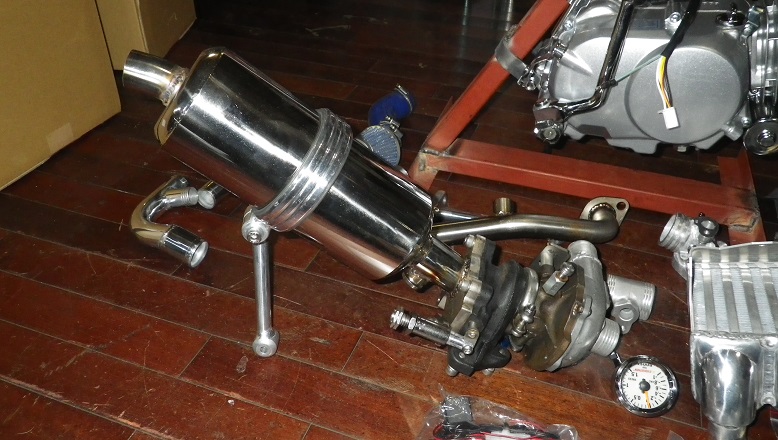

マフラーも付いています。
13.07.06ターボキット (7).JPG

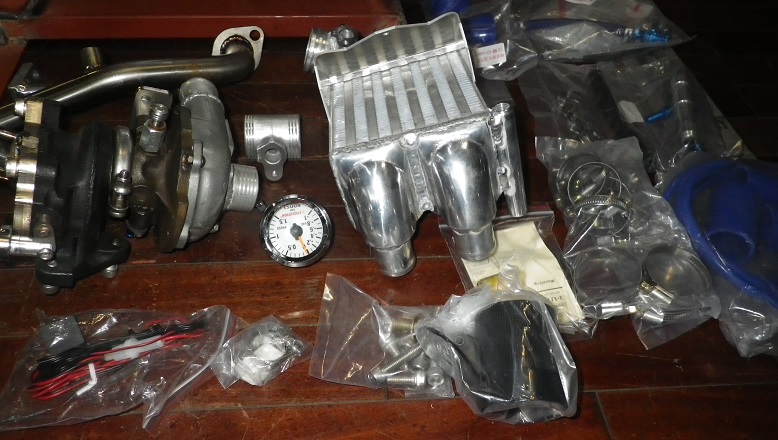

インタークーラーも付いています。
コアは横向きに設置する設計の様で、風を取り入れる板が付いています。

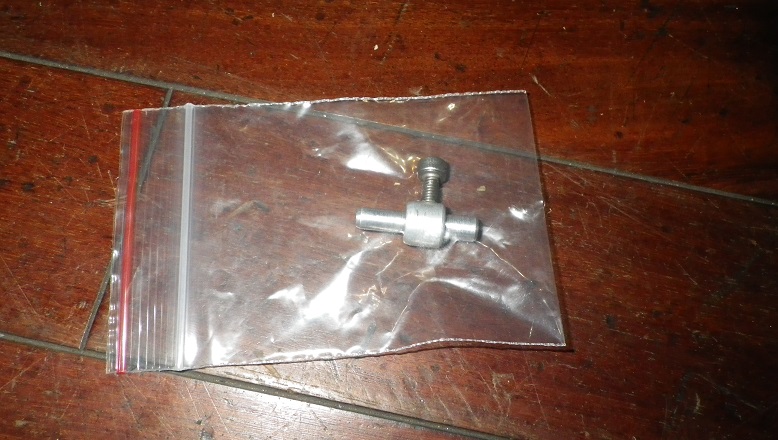

この小さい部品・・・ブーコンです^^ かわいい



このターボキットは本来シグナス125用なんで、カブエンジンに付けようとすると不足するものも出てきます。
オイルクーラーとか、オイル取り出し用の部品はカブエンジン用のを買わないとね。(シグナス用のは余っちゃいますが)

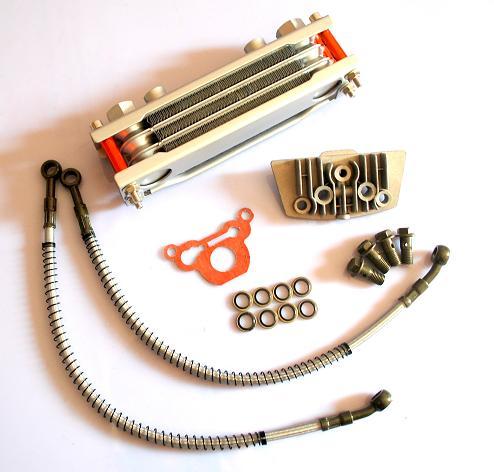

こんなセットをヤフオクで購入し〜
そのうちMATTWEBでもミニバイク部品取り扱いを増やしていきたいと思ってます。
カテゴリーは作ってあるのですが・・・良い商品が仕入れられていません><

ミニバイクの世界、1/32マイルドラッグレースとかなかなか熱い世界です。
そんな人の為のターボキットなのですが^^

13.07.06オイルクーラー (3).JPG

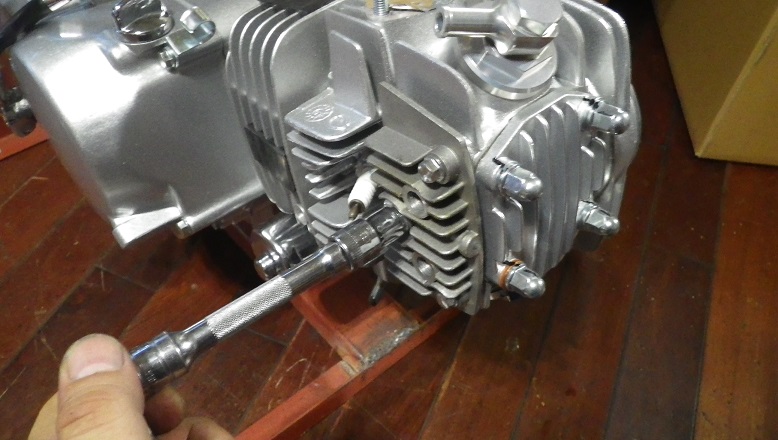

カブエンジンのオイル取り出しはココ

オイルポンプからヘッドの方へオイルが回る通り道から取り出します。
すでにブローバイ抜きの部品付いちゃってますがお気になさらず^^(うちに転がっていたので)

13.07.06オイルクーラー (6).JPG

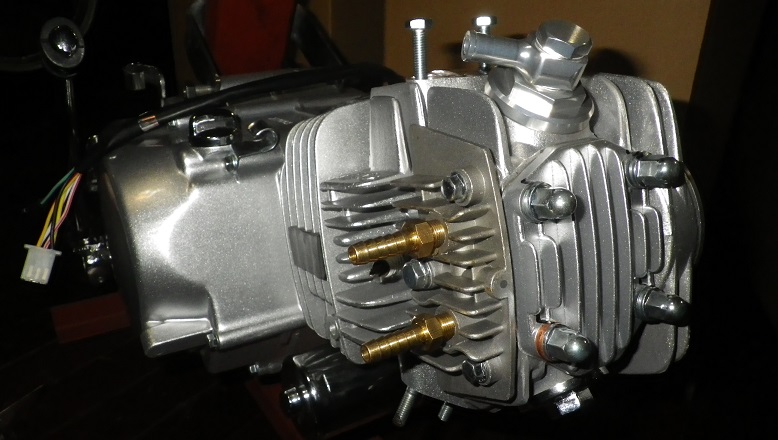

こんな感じ。


http://www.mattweb.jp/

TAG

タグ:ミニバイク
posted by MATTweb at 10:36| Comment(0) | ターボキットを組んでみる
