2013年11月12日

フォードエンジンに使ってみる。

1 039.JPG

オイルサンドウィッチブロック・・・

オイルフィルターとエンジンの間に挟んでオイルクーラーへの
取り出しで使います。

フィッティングサイズはAN8とAN10の2種類あり・・・オイルホースに合わせてお選びください。

尚、ステンメッシュオイルホースは・・・
片側はストレート、もう片側は90度角度が付いていて〜

エンジン、オイルクーラー取り付けレイアウトに合わせて使えます。

画像ではサンドウィッチブロック横より更にオイルを取り出していますが・・・
ターボタービンへオイルを引くためのラインです。

1 051.JPG



TAG

2014年01月15日

サンドイッチブロックの寸法を測りました。

MATTWEBで扱っています「オイルサンドウィッチブロック」「オイルサンドブロック」
オイルクーラー取り出しやセンサー取り付けに使える部品です。


サンドウィッチブロック AN8 MP-OIL-SW2
サンドウィッチブロック AN10 MP-OIL-SW2

1 006.JPG
画像はAN8フィッティング
アルミ削り出しのビレッドです。
フッティングもアルミ製

SW2 Oリング.png
0リング外径69mm内径62mm

SW2 外径.png
フィルター側外径74.5mm内径50mm

1 011.JPG
センサー穴は10mm

1 012.JPG
1ピッチ



サンドウィッチブロック AN8 MP-OIL-SW7
サンドウィッチブロック AN10 MP-OIL-SW7
画像のフィッティングはAN10
フィッティングはスチール製
本体はアルミ鋳造品です。

SW7 Oリング.png
Oリング外径70mm内径59mm

SW7 外径.png
フィルター側外径74mm内径51mm

サーモ部分分解してみました。
フィッティング部意外に1か所ボルトが付いています。
それを外すとこの様な部品構成です。

サーモバルブっていう物らしいですね(^_^;)
開閉温度は80℃です。


オイルライン、オイルブロックセットMP-COOLER-02には
サンドウィッチブロック AN8 MP-OIL-SW2が付属です。



センターボルトは
1 001.JPG
18mm1.5P
20mm1.5P
22MM1.5P
3/4-16UNF

のラインナップです。


MATTWEB商品にご不明な点が御座いましたら、メール頂けたらと思います。

改善し、良いサイトにしていきますので〜

http://www.mattweb.jp/car_parts/index.php?b_cate=enk&m_cate=&p=2
MATTWEBのサンドウィッチブロックはこちら↑


TAG

2014年05月13日

ご質問の回答です^^

ご質問の回答をマットウェブフリークへ書きますね^^

画像入れてのご説明の時は・・・


今回のご質問は「オイルサンドブロックのフィッティング部、内側のネジピッチとサイズ!!
成程、皆さま色々工夫して使われるんですね。
勉強になります!!

では早速

1 001.JPG
内側のネジはこんな感じ

1 002.JPG

内側のサイズはAN8とAN10仕様のどちらも同じです。

1 003.JPG
誠に申し訳ないのですが・・・
ノギスとピッチ測るゲージ、会社に無かったです><
家に行けばあるのですが・・・スミマセン。

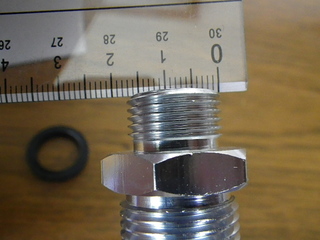

17mm?

1 005.JPG
ピッチもこんなので申し訳ない><

1.5の様です。メモリがズレて解りづらい><


これで宜しいでしょうか?(^_^;)
